电厂气体在线监测方案

当前大型电厂发电机组装机量日益增大,在我国的节能减排工作中占有很重要的比重,要实现发电厂的节能减排,需对其工艺流程中产生的气体成分进行监测分析。此外,气体成分监测分析对电厂的生产流程优化、安全把控也十分重要。目前电厂按燃料划分主要有煤炭发电、生物质发电、沼气发电及天然气发电等。
另外,六氟化硫(SF6)气体的绝缘和灭弧性能,在电力系统中得到广泛应用。SF6气体在中、高压设备中的大量使用,其安全性已受到人们的普遍关注。针对SF6比空气重,泄漏易聚集,易造成低层空间缺氧,空气含毒环境对人员的威胁等问题,有关部门已制订了一系列相应的行业安全法规,法规中明确规定了人员在进入SF6配电装置室时必须先通风15分钟,对空气中的SF6气体浓度及氧气含量进行监测,在SF6配电装置的低位区应安装能报警的氧量仪和SF6气体报警仪。

万安迪产品应用现场图

解决方案
监测位置:
1)、燃煤发电:煤仓、渣仓、磨煤机;锅炉出口;脱硫脱硝装置后,总排口前;
2)、生物质气化发电:除焦油设备后;脱硫箱后;
3)、沼气发电:发酵装置出口;脱硫塔入出口;
4)、天然气发电:燃气轮机前;燃气轮机后;余热锅炉排烟处;
5)、配电装置室。

监测因子:
1)、燃煤发电:氧气O2、一氧化碳CO、二氧化碳CO2、二氧化硫SO2、氮氧化物NOX、氨气NH3;
2)、生物质气化发电:氧气O2、氢气H2、一氧化碳CO、二氧化碳CO2、氨气NH3、甲烷CH4、乙炔C2H2、乙烷C2H6;
3)、沼气发电:氧气O2、氢气H2、二氧化碳CO2、甲烷CH4、硫化氢H2S、氨气NH3;
4)、天然气发电:甲烷CH4、硫化氢H2S、二氧化硫SO2、一氧化氮NO;
5)、配电装置室:SF6、O2。

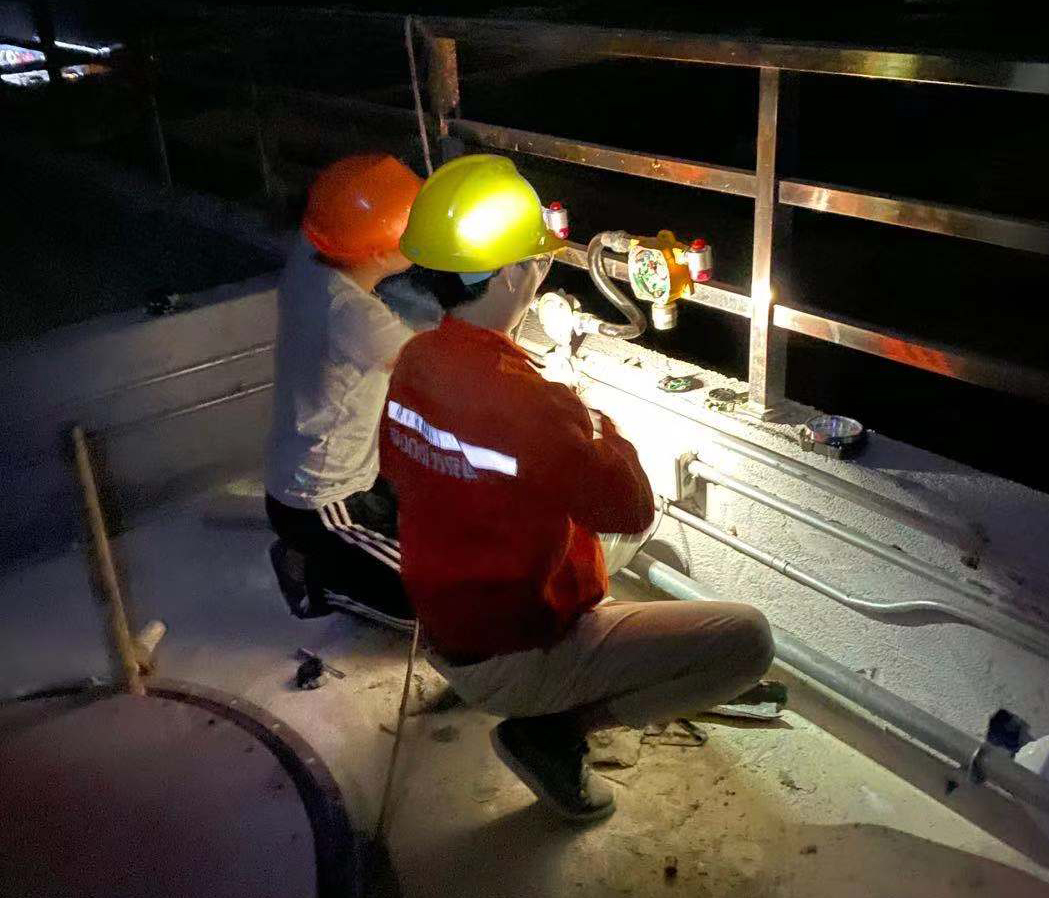

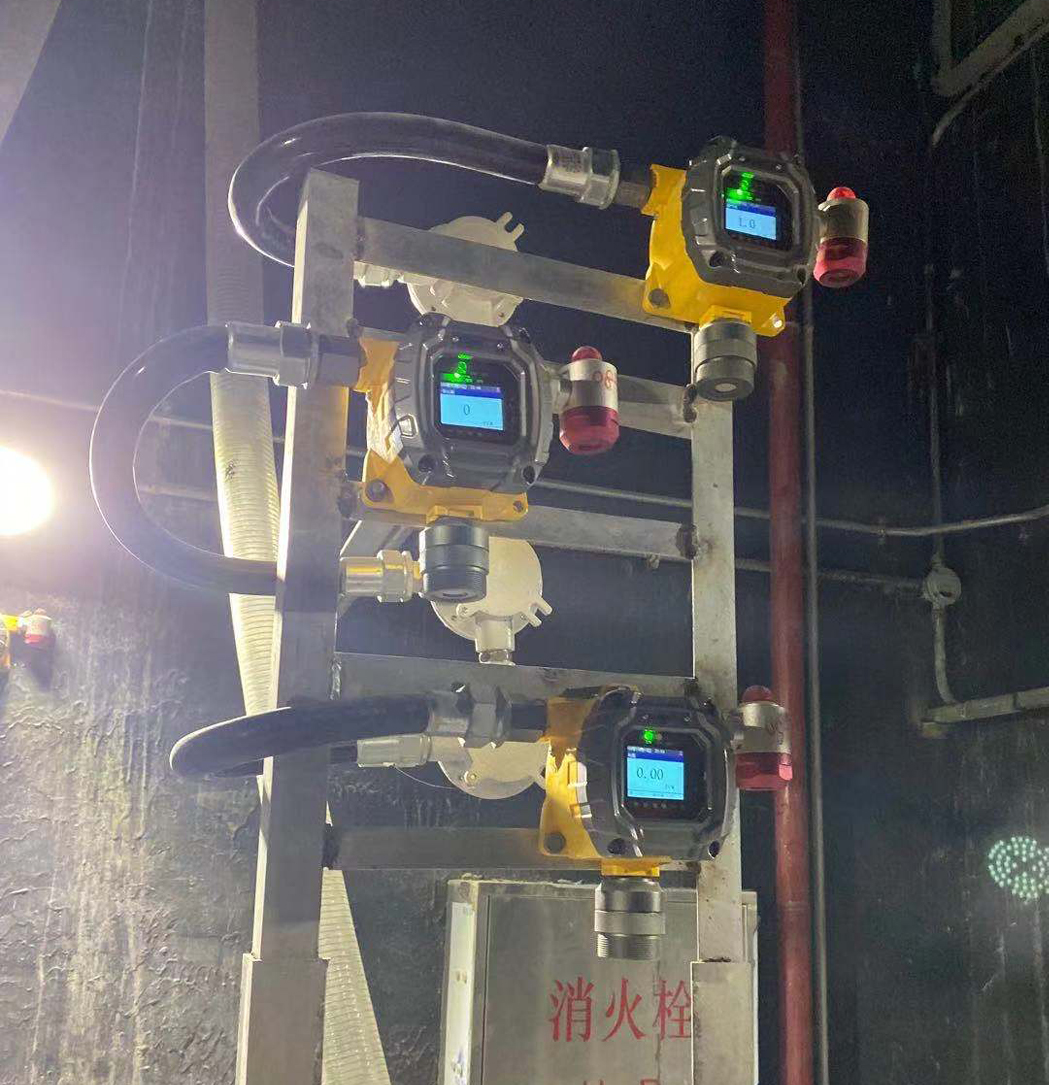

万安迪产品安装现场图

数据传输:
1)有线传输: 气体检测报警仪通过4-20mA电流信号或RS485总线制数字信号形式传给气体报警控制器,再转换成为RS232信号,传输至电脑终端;
2)无线传输: 气体检测报警仪通过RTU433或GPRS无线传输形式将数据传到气体报警控制器,再通过Internet网络,无线传输到电脑终端。

发布日期:2020/02/26
