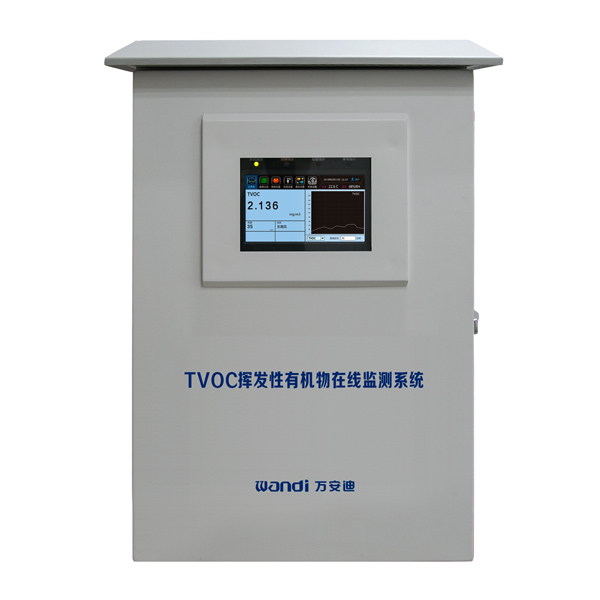

TVOC挥发性有机物在线监测系统(固定污染源)

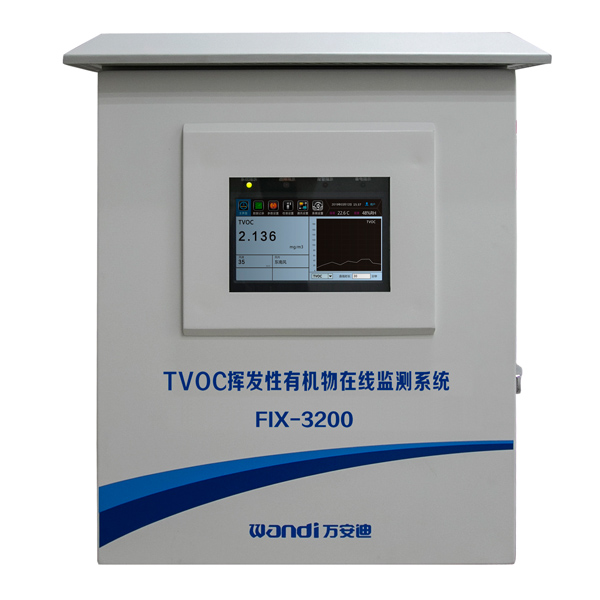

型号:FIX-3200-VOC

TVOC挥发性有机物在线监测系统是一种模块化设计,基于PID光离子化检测原理,可准确测量挥发性有机物VOCs浓度,可直接用于固定污染源的烟囱管道排放口等工业环境下的VOCs在线测量,具有测量精度高、稳定性好、可靠性、维护量小、运行成本低等特点。

  • 产品特点
  • 产品参数
  • 产品规格
  • 售后保障

产品特点

◆ 系统采用高性能高精度PID光离子传感器,响应速度快,测量精度高,稳定性和重复性好;

◆ 现场实时监测TVOC挥发性有机气体的排放情况,数据稳定可靠。采集、分析、上传测量数据至安全监控中心和各级环保部门;

◆ 模块化产品设计,泵吸式监测,反应快,自带过滤功能,方便后期维护;

◆ 7寸触摸彩色显示大屏,完美展现各监测参数;

◆ 系统自带三级点校准功能,以保证测量的准确性与稳定性;

◆ 内置TF存储卡、带数据存储、数据导出功能,可存储2000万组带日期时间标识的数据;

◆ 防雨防尘外壳及双层保护机箱设计,可适用不同类型的监测环境,安全有保障;

◆ 机箱内部风扇内外循环设计,增加气流流动,大幅提高性能稳定性;

◆ 支持4-20mA、RS485、TCP/IP等多种数据输出方式,支持《HJT212-2017污染物在线监控(监测)系统数据传输标准》;

◆ 选配功能齐全,气体、气象参数、颗粒物、太阳能电源系统、LED显示屏看板等可灵活选配任意组合。

典型应用:

系统广泛应用于环保安全、环境监测、石油化工、钢铁冶炼、工业表面涂装、半导体及制造业等行业,可应用在炼油石化园区、化工园区、制造园区、港口、仓库等各种工业环境,通过建设传感器数据采集网和数据通信系统进行VOCs实时在线监测与预警。

产品参数

系统名称 VOC挥发性有机物在线监测系统
气体监测 TVOC挥发性有机气体
气象监测 风速、风向、温度、湿度等
检测原理 PID光离子原理
测量范围 0-50ppm、100ppm、200ppm、2000ppm、5000ppm、10000ppm可选
组合方式 ① 1-6种气体监测因子 ② 4-7种气象监测因子
采样方式 泵吸式
安装方式 壁挂式、地面立杆式
响应时间 ≤30秒(T90)
示值误差 ≤±3% FS
重 复 性 ≤±1%
零点漂移 ≤±1%(FS/年)
供电电压 AC180-250V 50Hz
输出信号 ① RS-485数字输出(ModbusRS485)

② 6组继电器开关量输出(3组固定、3组可编程)

③ 4-20mA电流信号输出(选配,8通道电流信号输出)

信号传输方式 ① RS-485数字传输(ModbusRS485)

② 支持HJ212协议,遵循《HJ 212-2017 污染物在线监控(监测)系统数据传输标准》

③ 支持网口TCP/IP传输: TCP/IP协议,可网线传输90米内,通过组网远距离实时传输(选配)

④ 支持光纤传输:最远可传输20公里至40公里(光缆单模多芯传输,须配置光纤MODEM),可组网(选配);

⑤ 支持短距离的RTU433无线传输:传输距离0至2公里,视传输功率及现场环境定(选配);

⑥ 支持GPRS无线传输:无距离限制,通过移动、联通或者电信信号传输(选配)

报警方式 声光报警,可配声光报警器
显示屏 7寸彩色触摸显示屏
按键方式 触摸操作
校准 支持4级校准功能
数据记录 自动存储数据,可连续存储2000万组以上带日期时间数据
数据下载 支持USB测量数据导出下载
数据打印 支持连接串口打印机实现数据打印功能
工作温度 -20℃~+60℃(典型值)     -30℃~+65℃(极限值)

(更高温度、湿度检测环境可选配预处理监测模块)

工作湿度 0~100%RH,冷凝环境下均可
机箱尺寸 500mm*564mm*248mm(宽*高*厚)
外壳材质 SPCC(可定制不锈钢材质)
防护等级 IP55
操作模式 用户模式,带密码输入和自动锁屏功能
机箱重量 约30Kg至35Kg

产品规格

系统标准配置:

物品名称 数量
系统主机 1
VOC传感器 1
圆筒白色玻纤水汽粉尘过滤器-常规型 1
24V微型抽气泵4.5L 1
流量计 1
凝结过滤器 1
蠕动泵 1
前置高温采样过滤器(长度可定制) 1
304不锈钢管(按3-10米/项计) 1
声光报警器 1
红外遥控器 1
安装立柱180-监测系统用-常规型 1
使用说明书 1
合格证/保修卡 1

系统可选配置:



物品类别 物品名称 数量
气象监测 风速、风向 1
温度、湿度 1
通讯模块 GPRS工业无线数据传输终端(2G) 1
GPRS工业无线数据传输终端(4G) 1
RTU433无线模块 1
焦油过滤器 焦油过滤器 1

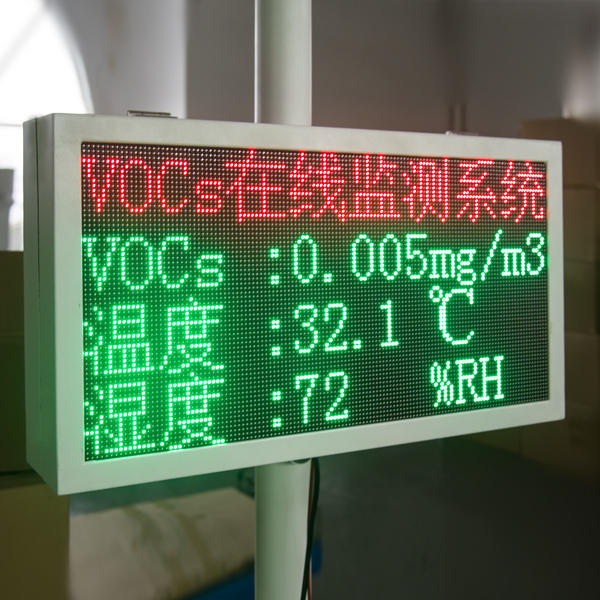

LED显示屏看板 LED显示屏看板 1
电源系统 太阳能电源系统 1

尊敬的用户:

感谢您选用深圳市万安迪有限公司的气体检测仪产品,万安迪始终将客户的利益放在第一位,一直秉承以“客户为中心”的服务宗旨,更好地了解客户的需求,提高我们的服务质量,“今天的质量、明天的市场、服务到永远”;是我们公司为客户服务的准则,要把它贯穿到研发、生产、销售及售后服务的各个环节中。为了确保您能够充分享有万安迪提供的完善售后服务支持,请您在购买后认真阅读以下保修服务条款。

一、保修信息:

  • 1、凡属正常使用情况下(常规的温湿度、压力、空气环境,传感器出厂设定能承受的气体浓度范围)由于产品本身质量引起的故障,在保修期内万安迪将负责给予有限保修(包括零部件更换和人工费),但不负担修理品的上门费、运送费、安装及拆取等与实际修理无关的费用;
  • 2、产品出现故障,请寄回万安迪售后服务中心,万安迪将为用户提供高效、优质的服务,具体联系方式请见官方网站;
  • 3、若对所选购的产品有超出标准保修外的需求,欢迎致电万安迪客服热线4006-613-615咨询。

二、保外条款:

以下情况不属于免费保修范围:

  • 1、违反产品使用说明书使用指导而导致的产品损坏及因安装不当造成的产品损坏;
  • 2、机器进水、震裂、碰撞所产生的污渍或表面划伤等其他非正常使用原因造成的故障或损坏;
  • 3、擅自拆机、改装或产品经过非我公司技术人员维修或拆装;
  • 4、非产品所规定的工作环境下使用造成的故障或损坏(例如温湿度过高、过低,环境过于潮湿或干燥,气体浓度过高或过大的冲击,压力过大、电压或电流不稳定,零地电压过大等等);
  • 5、由于不可抗拒(如火灾、水灾、地震等)或自然灾害(如雷击等)及异常电压、公害、化学物质的侵蚀而造成的故障或损坏;
  • 6、由于用户或第三方误用或不正确的安装调试造成的故障或损坏;
  • 7、非区域内合法经销渠道所购买产品;
  • 8、产品超过保修期。

三、保修有效期限:自购机之日起整机保修壹年。

我司售后服务网点、售后人员、硬件设施情况如下:

  • 1、总部售后服务地址:深圳市南山区大新路9号马家龙工业区77栋2楼。
  • 2、售后服务人员构成由售后服务接待工作人员接收客户产品售后信息,售后服务技术工程师检测给出售后维修报告,维修报告由客户评估确定,售后完成至质检部门进行售后的质检,质检完成由售后服务接待工作人员安排发货至客户指定地点;
  • 3、硬件设施情况:公司拥有从美国引进的全自动标定装置多套。不同量程的标准气体120瓶,可完全满足客户的维修标定需求。

让用户满意和实现持续的质量改进是万安迪的永恒追求目标。万安迪通过对质量保证体系运行过程的内、外部审核和年度管理评审等一系列措施确保了质量体系的正常有效运行。

质量是产品的生命,信誉是企业的根本,产品合格不是标准,用户满意才是目的!

四、本售后保修服务条款的最终解释权归深圳市万安迪有限公司所有。
