《JJG 635-2011 一氧化碳、二氧化碳红外气体分析器》

《JJG 635-2011 一氧化碳、二氧化碳红外气体分析器》中关于一氧化碳、二氧化碳红外气体分析器检定规程

1.范围

本规程适用于一氧化碳、二氧化碳红外气体分析器(以下简称仪器)的首次检定、后续检定和使用中检验。

2.概述

仪器主要由红外传感器加上电子部件和显示部分组成,由传感器将检测到的一氧化碳气体或二氧化碳气体转换成电信号,然后通过电子部件处理,并以浓度值显示出来。

仪器按工作状态可以分为连续性测量和非连续性测量仪器,按采样方式可分为扩散式和吸入式仪器。

3.计量性能要求

3.1检测气体、示值引用误差、重复性和响应时间

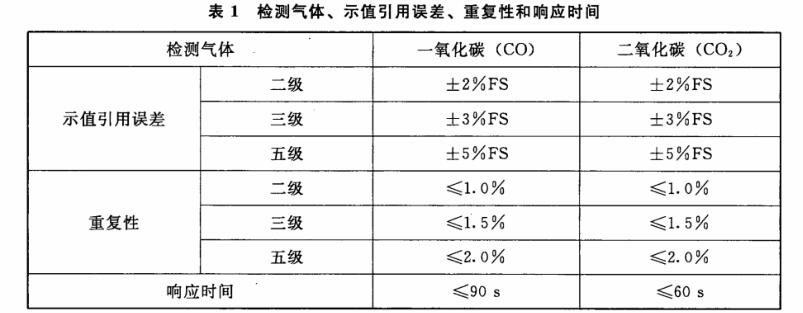

检测气体、示值引用误差、重复性和响应时间见表1。

3.2漂移

3.2.1零点漂移:不大于仪器的示值引用误差。

3.2.2量程漂移:不大于仪器的示值引用误差。

3.3 非被测组分干扰误差

3.3.1不包括水蒸气的非被测组分干扰误差:±2%FS。

3.3.2水蒸气干扰误差:不大于仪器的示值引用误差。

4通用技术要求

4.1 外观

4.1.1仪器应标明制造单位名称、仪器型号和编号及制造日期,国产仪器需有计量器具制造许可证标志及编号,附件应齐全,并附使用说明书。

4.1.2仪器的显示应清晰完整。各调节器部件应能正常工作,各紧固件应无松动。

4.1.3仪器不应有影响其正常工作的外观损伤。

4.2绝缘电阻

绝缘电阻≥40 MΩ。

4.3绝缘强度

使用交流电的仪器,电源的相(或中)线对地的绝缘强度,应能承受交流电压1500V、50 Hz及试验电流 10 mA,历时1 min的试验。

5计量器具控制

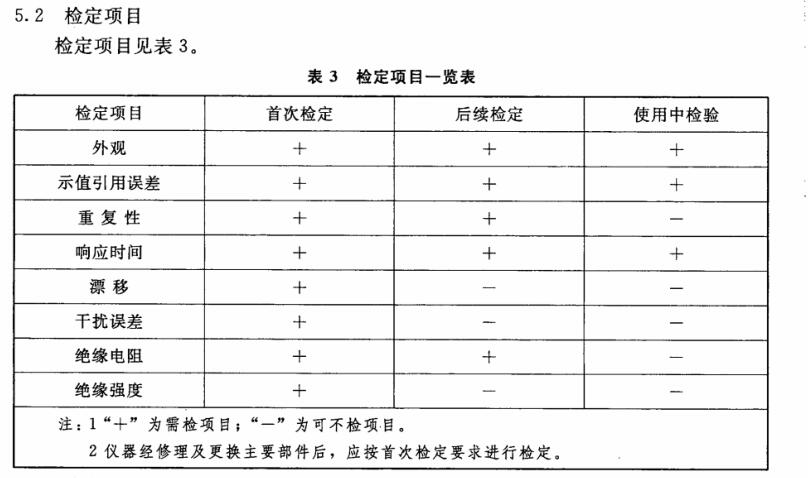

仪器的计量器具控制包括首次检定,后续检定和使用中检验。

5.1 检定条件

5.1.1 检定环境条件

环境温度:15℃ ~30 ℃;

相对湿度:≤85%。

5.1.2检定用设备

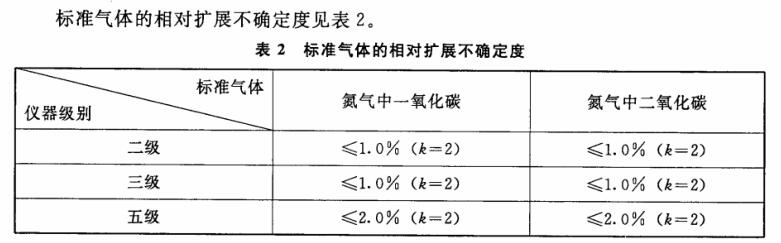

5.1.2.1气体标准物质(以下称标准气体)的相对扩展不确定度

5.1.2.2零点气体

氮气(纯度≥99.999%)。

5.1.2.3 干扰气体

(1)量程大于0.1%的仪器

一氧化碳分析器,以氮气为平衡气含有5%甲烷气体和10%二氧化碳气体的混合气。标准气体的相对扩展不确定度不大于2.0%(k=2)。

二氧化碳分析器,以氮气为平衡气含有5%甲烷气体和10%一氧化碳气体的混合气。标准气体的相对扩展不确定度不大于2.0%(k=2)。

(2)量程不大于0.1%的仪器

一氧化碳分析器,以氮气为平衡气含有0.5%甲烷气体和0.5%二氧化碳气体的混合气。标准气体的相对扩展不确定度不大于2.0%(k=2)。

二氧化碳分析器,以氮气为平衡气含有0.5%甲烷气体和0.5%一氧化碳气体的混合气。标准气体的相对扩展不确定度不大于2.0%(k=2)。

5.3检定方法
5.3.1 外观
用目察、手感法按4.1要求进行。
5.3.2仪器的调整
按照仪器使用说明书的要求对仪器进行预热稳定以及零点和示值的调整。

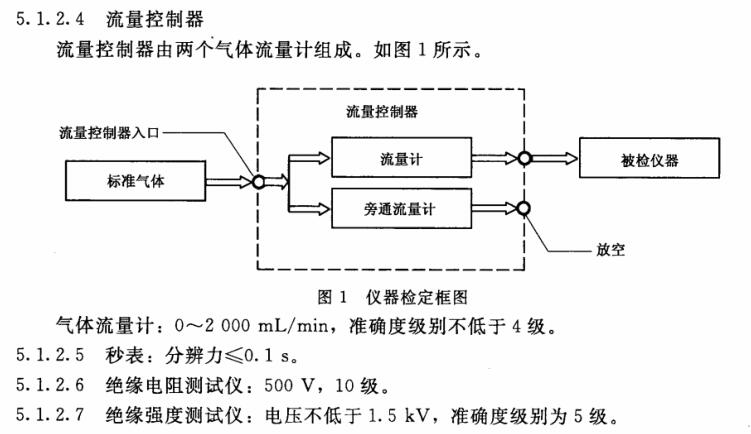

仪器检定时,按图1所示连接标准气体、流量控制器和被检仪器,根据被检仪器采样方式的不同,使用流量控制器控制不同的标准气体流量。检定扩散式仪器时,流量应根据仪器说明书的要求。如果仪器说明书没有明确要求,则一般控制



5.3.9绝缘电阻

仪器不连接供电电源,且电源开关处于开启状态。将绝缘电阻测试仪的两根接线分别接在仪器电源插头的相(或中)线及接地端上,用绝缘电阻测试仪测量仪器的绝缘电阻。

5.3.10 绝缘强度

仪器不连接供电电源,且电源开关处于开启状态。将绝缘强度测试仪的两根接线分别接在仪器电源插头的相(或中)线及接地端上。试验时电压应平稳上升到1500V,试验电流为10 mA,保持1 min,试验过程中仪器不应出现击穿或飞弧现象。

5.4检定结果的处理

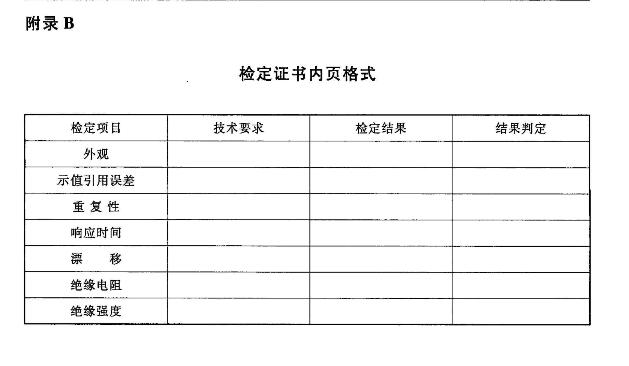

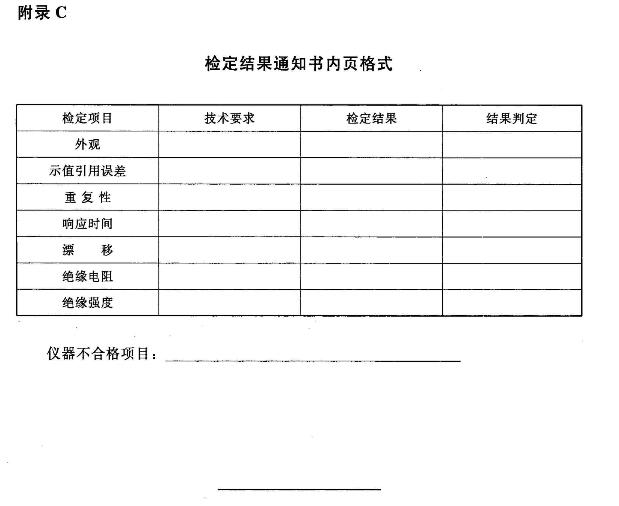

按本规程的规定和要求检定合格的仪器,发给检定证书并注明仪器的合格级别;检定不合格的仪器发给检定结果通知书,并注明不合格项目。

5.5检定周期

仪器的检定周期为1年。

如果对仪器的检测数据有怀疑或仪器更换了主要部件及修理后,应及时送检。
